Ventilation
Entrée d’air
L’air circulant dans l’habitacle est filtré et provient, soit de l’extérieur par la grille située à la base du pare-brise, soit de l’intérieur en recirculation d’air.
Traitement de l’air
L’air entrant suit différents cheminements en fonction des commandes sélectionnées
par le conducteur : - arrivée directe dans l’habitacle (entrée d’air),
- passage dans un circuit de réchauffement (chauffage),
- passage dans un circuit de réfrigération (air conditionné).
La commande de température permet d’obtenir le niveau de confort souhaité en mélangeant l’air des différents circuits.
La commande de répartition d’air permet de diffuser l’air dans l’habitacle en combinant plusieurs bouches d’aération.
La commande de débit d’air permet d’augmenter ou de diminuer la vitesse de soufflage du ventilateur.
Panneau de commande
Les commandes de ce système sont regroupées sur le panneau A de la console centrale.
Selon le modèle, les fonctions présentées sont : - le niveau de confort souhaité,
- le débit d’air,
- la répartition d’air,
- le dégivrage et le désembuage,
- les commandes manuelles ou automatiques de l’air conditionné.

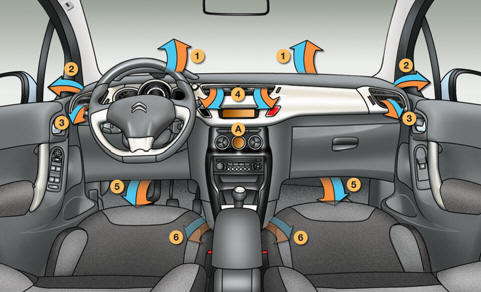

Diffusion d’air
1. Buses de dégivrage ou de désembuage du pare-brise.
2. Buses de dégivrage ou de désembuage des vitres latérales avant.
3. Aérateurs latéraux obturables et orientables.
4. Aérateurs centraux obturables et orientables.
5. Sorties d’air aux pieds des passagers avant.
6. Sorties d’air aux pieds des passagers arrière.
